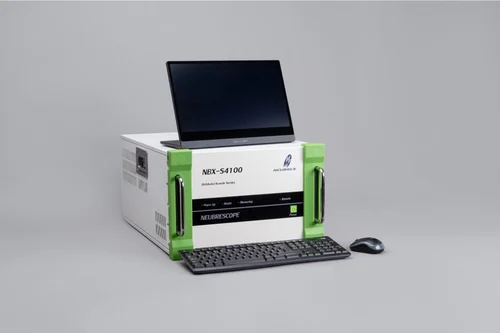

NBX-4000 series
ニューブレクスのTGD-OFDR技術
長距離
最大測定距離120km
高分解能
最高空間分解能1m
高感度
微細な振動を検出
独自技術により従来DASの弱点を克服
インフラモニタリングや地震観測で活躍するDAS。
従来のCOTDR技術では、測定距離と空間分解能の性能両立が難しいという課題がありました。
ニューブレクスでは独自技術により長距離・高空間分解能・高感度のDAS計測機を開発しました。
DASとは？
- 光ファイバをセンサとして利用する分布型音波計測技術
- 主な方式：COTDR（時間領域） vs TGD-OFDR（周波数領域）
ニューブレクスのDAS技術
TGD-OFDR方式のキーテクノロジー
ニューブレクス製DASの性能特徴
最大測定距離
120km
UV被覆SMF使用
空間分解能
1～50m
出力光パワー
+25dBm
サンプリングレート
最大25kSps
ダイナミックレンジ
最大27.5dB
測定周波数帯域
0.1Hz～10kHz
感度
10pε/√Hz
2m分解能時
従来技術 vs TGD-OFDR
| 従来技術 | ニューブレクス | |
|---|---|---|
| COTDR | 方式 | TGD-OFDR |
| 5～10m | 最高空間分解能 | 1m |
| 40～100km | 最大測定距離 | 120km |
|
高ノイズ 用途限定的 |
特徴 |
長距離 高分解能 高感度 多用途 |
ニューブレクス製DASの優位性
- 従来技術では難しかった長距離OFDRを実用化
- S/N比の改善により微細な振動・歪みの検出が可能
- リアルタイム処理・多用途対応（地震、油井、インフラ、スマートシティ）
