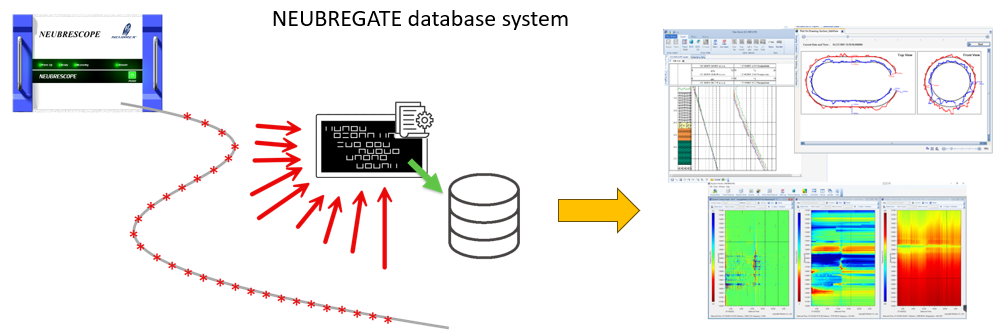

NEUBREGATE

拡張されたデータ処理機能を持ち、長期的モニタリングにおいて
データ処理結果を向上して的確に事象を捉えることに役立ちます

光ファイバ計測の特徴と課題

• 単位計測あたり大量の計測点データが取得される
  • 5cmサンプリングの場合、6kmレンジで12万点ものデータが1計測で取得される
• 計測データ値(周波数)から物理量値への計算が必要
  • ひずみ値/温度値への変換
  • ひずみ、温度の分離方法の検討
• 計測データからの物理位置の同定が容易ではない
  • 分布計測に用いる光ファイバには、位置の目印となるものがない
• 光ファイバの収縮により、計測データのサンプリング点とファイバ上の物理位置がずれる
  • 光ファイバは計測対象物に固定されるが、計測に用いられる光パルスは光ファイバ内を走査し、光速度一定として戻る時間を元に位置(距離)が算出される
    このため、光ファイバが温度やひずみの影響を受け収縮すると、元の計測位置とのずれが生じる
• ファイバ断線-補修(再融着)により、補修部位以降の長さが一致しなくなる
  • 途中を短くして融着し直したり、間にパッチケーブルを挿入したりする
  • 期間間隔があいた計測同士で、使用される通信線が異なる

NEUBREGATEの機能

• 計測機NEUBRESCOPEのデータの読み込みとデータ処理
• ブリルアンデータのフィッティング計算
• レイリーデータ相関計算処理
  • 処理の方法
    • 参照データの定期入れ替え
    • 相関係数によるデータ優劣判断と処理変更
    • 周波数リサンプリング
    • 長さ補正値の設定(対象時刻と位置の指定が可能)
  • 処理に対する補正処理
    • Correct Bad Point
    • Position Adjustment for Rayleigh
  • 相関係数の出力

計算機能(データ処理)

表示機能

• 任意のデータを選択して、データ波形差分比較
• 期間指定、間隔指定の時間トレンドプロット表示
  • 外部データ(圧力、温度計、AMeDAS等)の取り込みと重ね合わせ表示
• コンタ/3Dによる俯瞰的なデータの確認
• Plot On Drawing(POD)による図面上に波形の表示
• ダイナミックなリアルタイム表示(自動表示更新)
  • コンタ(Waterfall plot)も自動更新
• プロット波形の抽出と重ね合わせ
• 複数データのトレンド同時表示

連係機能

• NEUBRESCOPEをネットワーク経由でコントロール
  • カレンダーベースでの計測スケジュール制御
  • 複数計測器の順次/同期制御
  • データはネットワーク越しでそのまま取得して計算処理し、データベースへ格納
• 単一CSVファイルへのデータ書き出し
  • 追記して更新
• 交換データフォーマットの自動ファイル出力
  • 5レイヤまでのデータを1ファイルに格納可能
  • CSVフォーマットの他、タブ区切り、固定長、<WITSML>に対応
  • HDF5フォーマットに対応
• 他社DTSデータの取り込み対応
  • YOKOGAWA DTSX-3000 (CSVファイル取り込み/SFTP直接取り込み)
  • Silixa Ultima DTS (XMLファイル取り込み)
  • AP sensing DTS (POSCデータファイル取り込み)
